技術革新與效率提升：ZXHQ-A+全自動互感器綜合測試儀深度解析與應用對比

在電力系統的安全運行與精準計量中，電流/電壓互感器（CT/PT）的性能至關重要。其伏安特性、變比、角差等參數的測試，是保障繼電保護正確動作和電能計量準確無誤的基礎。傳統的互感器測試設備通常功能單一、操作繁瑣、自動化程度低，已難以滿足現代電網高效、精準的運維需求。本文將深度解析ZXHQ-A+全自動互感器綜合測試儀的技術特點，并通過與傳統測試方法的對比，闡述其在技術維度和工作效率上的顯著優勢。

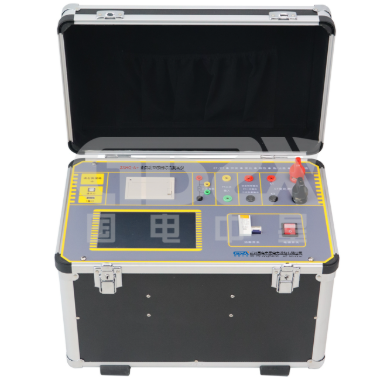

詳細情況請點擊上方圖片查看

一、 全能集成化測試：從“多機協作”到“單機搞定”的飛躍

傳統互感器測試是一個“組合拳”過程，技術人員需要攜帶伏安特性測試儀、變比測試儀、二次負荷測試儀等多種設備，頻繁更換接線，不僅效率低下，還增加了接線錯誤的風險。

?  對比優勢：

?  功能集成： ZXHQ-A+將伏安特性、變比極性、角差比差、二次直阻、二次負荷、二次耐壓、退磁等七大功能集于一身。一臺設備即可完成CT/PT的全部常規檢驗項目，徹底告別了傳統方案中設備繁多、線纜雜亂的局面。

?  標準內嵌： 儀器內置GB1208、GB1207等主流標準，可根據互感器類型和級別自動選擇測試標準，避免了人工查閱標準、設置復雜參數的麻煩，提升了測試的規范性和準確性。

二、 輸出性能與精度：從“滿足基本”到“覆蓋極限”的跨越

傳統設備輸出能力有限，在進行高電壓等級CT的伏安特性測試或大變比CT的一次通流測試時，往往需要外接調壓器或大電流源，系統搭建復雜且存在安全隱患。

?  對比優勢：

?  伏安特性： 單機最大輸出2500V/3000V（選配） 電壓，能夠輕松完成500kV系統1A CT的飽和曲線測試，覆蓋絕大部分現場需求。

?  變比測試： 最大可輸出600A的一次電流，對于測試大變比、一次側多匝數的CT游刃有余，確保了變比測試的便捷性與準確性。

?  強大的輸出能力：

?  高精度與真實性： 儀器輸出為50Hz標準正弦波的真實電壓電流值，能有效模擬互感器的真實運行狀態，測試結果更貼合實際。全量程范圍內±0.5% 的精度，遠高于傳統指針式或部分早期數字式設備的精度水平，為高精度計量和保護定值校驗提供了可靠依據。

三、 智能化與便捷性：從“人工記錄”到“自動成圖”的革新

傳統測試方法嚴重依賴人工操作，包括手動調壓、肉眼讀數、手工記錄數據、在坐標紙上描點繪制伏安特性曲線等，整個過程耗時耗力，且容易引入人為誤差。

?  對比優勢：

?  大屏觸控與存儲： 配備7寸彩色觸控屏，支持中文輸入，可存儲4000組測試數據。相比傳統設備的微小顯示屏和有限的存儲能力，極大地提升了人機交互體驗和數據管理效率。

?  報告生成： 測試數據可導出至U盤，通過上位機軟件直接生成Word格式的測試報告，實現了無紙化辦公，而傳統方法需要后期花費大量時間整理數據、繪制曲線圖。

?  全自動測試： ZXHQ-A+的核心優勢在于“全自動”。用戶僅需設置額定參數，儀器即可自動升壓/升流，全過程記錄數據，并自動計算和顯示結果，包括自動計算拐點、自動繪制伏安特性曲線和誤差曲線。

?  數字化管理：

?  大屏觸控與存儲： 配備7寸彩色觸控屏，支持中文輸入，可存儲4000組測試數據。相比傳統設備的微小顯示屏和有限的存儲能力，極大地提升了人機交互體驗和數據管理效率。

?  報告生成： 測試數據可導出至U盤，通過上位機軟件直接生成Word格式的測試報告，實現了無紙化辦公，而傳統方法需要后期花費大量時間整理數據、繪制曲線圖。

四、 設計理念：便攜性與可靠性的平衡

盡管功能強大，但ZXHQ-A+通過優化設計，將重量控制在26kg，尺寸為420mm×300mm×270mm，實現了“單機一體化”。這使得它非常適合于流動性和現場作業，解決了傳統測試系統笨重、不易搬運的痛點。同時，其明確的工作環境要求（溫度-10℃~+50℃，濕度45%~60%）也體現了產品在嚴苛現場環境下的可靠性設計。

總結

對于一線技術人員而言，ZXHQ-A+全自動互感器綜合測試儀不僅僅是一臺儀器，更是一套高效的測試解決方案。它通過高度集成、強大輸出、智能自動化和便捷的數字化管理，全面超越了傳統分體式、手動操作的測試模式。

它將技術人員從繁瑣重復的勞動中解放出來，專注于數據分析和故障判斷，顯著降低了勞動強度，提高了工作效率，并最大限度地減少了人為誤差。在電網運維日益追求精益化、智能化的今天，ZXHQ-A+這樣的先進設備無疑是保障測試質量、提升運維效率的利器，是技術人員進行互感器校驗工作的理想選擇。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
